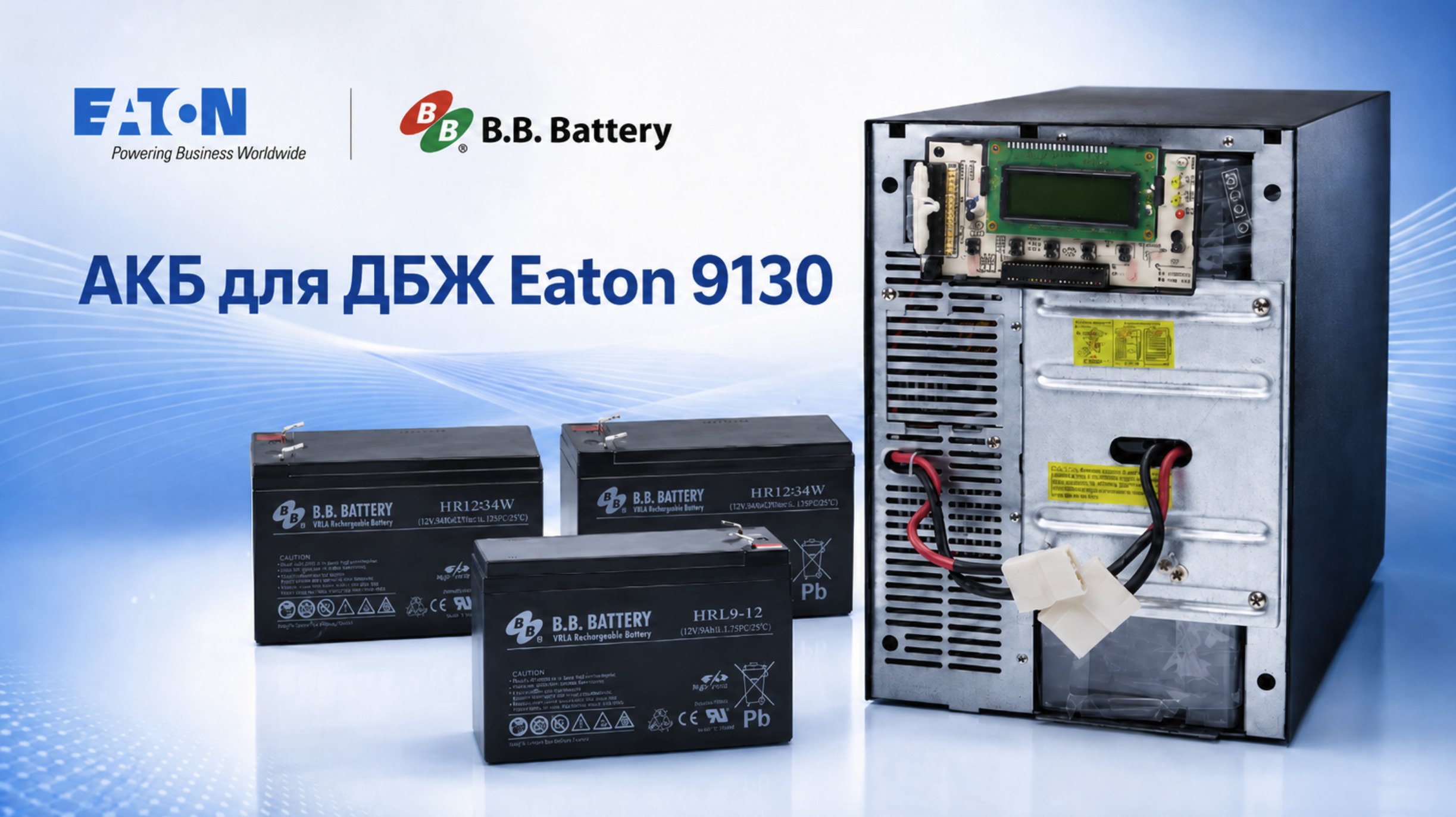

АКБ для ДБЖ Eaton 9130 — це акумулятори 12 В, 9 Аг, AGM High Rate, клеми F2 (6,35 мм). Кількість залежить від потужності ДБЖ: 2 акумулятори для 700 ВА, 3 для 1000 ВА, 4 для 1500 ВА, 6 для 2000–3000 ВА та 20 для 5000–6000 ВА. Для заміни використовуйте BB Battery HR1234W, BB Battery HR9-12 або BB Battery HRL9-12; перед замовленням перевірте модель ДБЖ, формат Tower/Rack і наявність EBM-модулів.
Надішліть модель ДБЖ або part number батарейного картриджа — перевіримо кількість, клеми та конфігурацію EBM.
Таблиця сумісності акумуляторів для всіх моделей Eaton 9130
Уся лінійка Eaton 9130 використовує один тип акумулятора — 12 В 9 Аг AGM High Rate з клемами F2. Різниться кількість акумуляторів, напруга шини постійного струму та конструкція батарейної касети.
| Модель ДБЖ | Напруга шини DC | Кількість батарей | Оригінальний картридж Eaton |
|---|---|---|---|
| Eaton 9130 700 ВА Tower | 24 В | 2 шт. | PW9130 700 Tower BATKIT / EB024SP |
| Eaton 9130 1000 ВА Tower / Rack | 36 В | 3 шт. | EBP-1602 / EBP-1606 / EB025SP |
| Eaton 9130 1500 ВА Tower / Rack | 48 В | 4 шт. | EBP-1603 / EB014SP / EB026SP |
| Eaton 9130 2000 ВА Tower / Rack | 72 В | 6 шт. | EBP-1604 / EBP-1607 / EB003SP |
| Eaton 9130 3000 ВА Tower / Rack | 72 В | 6 шт. | PW9130 3000 Tower BATKIT / EBP-1607 |
| Eaton 9130 5000 / 6000 ВА | 240 В | 20 шт. | EB032SP |
Якщо в парку кілька ДБЖ Eaton 9130 різної потужності, базова специфікація акумулятора залишається однаковою: 12 В, 9 Аг, AGM High Rate, F2. Для закупівлі важливо правильно порахувати кількість і не змішувати нові акумулятори з різними датами виготовлення в одному батарейному ланцюгу.
Фізичне розташування батарей і форма металевих піддонів (касет) відрізняються між версіями Tower і Rack. Картриджі в зборі несумісні, хоча самі акумулятори 12 В 9 Аг — однакові для обох форм-факторів.
Які характеристики АКБ потрібні для Eaton 9130?
Для Eaton 9130 потрібні саме High Rate акумулятори, тому що online double-conversion ДБЖ живить інвертор від батарейного масиву під високим короткочасним навантаженням. Для версій Eaton 9130 700–6000 ВА ключова перевірка перед замовленням однакова: 12 В, 9 Аг, AGM VRLA, клеми F2 та корпус стандартного формату 151×65×94 мм. Якщо поставити акумулятор General Purpose на 7 Аг, корпус може фізично підійти, але час автономії та ресурс батарейного ланцюга будуть гіршими.
| Напруга | 12 В |
| Ємність | 9 Аг, High Rate 34 Вт |
| Технологія | AGM VRLA, герметичний необслуговуваний акумулятор |
| Клеми | F2 / Faston 6,35 мм |
| Розміри корпусу | 151 × 65 × 94 мм |
| Висота з клемами | до 98,6–100 мм залежно від виконання клем |
| Орієнтовна маса | 2,50–2,60 кг для якісного 9 Аг свинцевого акумулятора |
| Що перевірити | модель ДБЖ, кількість АКБ, Tower/Rack, наявність EBM, дату партії акумуляторів |
Дані з research-файлу проекту. Для публікації бажано підтвердити їх паспортами Eaton і BB Battery.
Клеми F2 vs F1: чому це критично
Для Eaton 9130 рекомендовано використовувати клеми F2 / Faston 6,35 мм, тому що силовий інвертор працює з помітними піковими струмами. Вузькі F1-клеми 4,75 мм збільшують перехідний опір у місці контакту, особливо під час роботи від батарей. Перед замовленням звірте клеми на старому акумуляторі або надішліть фото клем менеджеру.
Як перевірити якість батареї за вагою
Маса акумулятора 9 Аг для Eaton 9130 має бути орієнтовно 2,50–2,60 кг. Для свинцево-кислотних AGM акумуляторів занадто мала маса часто означає менше свинцю в пластинах, а отже нижчу реальну ємність і слабшу роботу під навантаженням. Якщо вага конкретної партії суттєво нижча, перевірте паспорт виробника перед встановленням.
Батареї General Purpose на 7 Аг фізично входять у касету Eaton 9130 — розміри корпусів однакові. Але вони не є High Rate і гірше працюють зі струмами інвертора. Результат: скорочення часу автономії, нагрів під час відключення електроенергії та передчасна деградація.
Як технологія ABM впливає на ресурс батарей Eaton 9130?
Традиційні ДБЖ застосовують безперервний підзарядний струм (trickle charging). Постійний струм спричиняє електроліз води, висихання електроліту та корозію пластин — батарея деградує прискорено.
Eaton вирішив цю проблему запатентованою технологією Advanced Battery Management (ABM) — трифазним інтелектуальним алгоритмом заряду.
| Фаза ABM | Що відбувається | Тривалість |
|---|---|---|
| 1. Форсований заряд (Bulk) | Постійний струм 1,0–1,6 А. До 90% ємності відновлюється менш ніж за 3 год (тільки внутрішній блок). | До 3 год (внутр.) / до 9 год (+1 EBM) / до 15 год (+2 EBM) |
| 2. Плавний заряд (Float) | Постійна напруга ~2,27–2,30 В/акумулятор. Повна дозарядка до 100% + вимірювання внутрішнього імпедансу. | 24 год + (тривалість Bulk x 1,5) |
| 3. Відпочинок (Rest) | Зарядний пристрій фізично відключається. Батареї "відпочивають" — корозія пластин і гідроліз зупиняються. | До 28 днів |
ABM зменшує час перебування VRLA-акумуляторів у постійному підзаряді та допомагає довше зберігати ресурс за нормальної температури. За даними research-файлу проекту, орієнтир для справної системи при 25°C — до 4,5–5 років роботи, але цей строк потрібно підтвердити паспортом обладнання та умовами експлуатації.
Вплив температури: правило Арреніуса
Кожні 8–10°C вище норми 25°C вдвічі скорочують строк служби батарей. Якщо серверна тримає 32–35°C — батареї 9130 потрібно міняти кожні 2–2,5 роки замість 4,5 років. При 40°C — деградація за кілька місяців.
Акумулятори BB Battery для ДБЖ Eaton 9130
BB Battery — виробник AGM VRLA акумуляторів серій HR та HRL, що відповідають специфікації Eaton для лінійки 9130: 12 В, 9 Аг, клеми F2 (Faston 6,35 мм). Для заміни доступні три сумісні моделі:
BB Battery HR1234W
Базовий вибір. High Rate AGM VRLA для стандартної заміни у всіх моделях Eaton 9130.
Переглянути товар
BB Battery HR9-12
Альтернатива HR. Підходить для корпоративного парку ДБЖ, якщо потрібна модель HR9-12.
Переглянути товар
BB Battery HRL9-12
HRL-серія. Варіант для заміни, коли потрібна модель HRL9-12; габарити 151 × 65 × 94 мм, з клемами до 100 мм.
Переглянути товарЯку модель обрати?
Усі три моделі відповідають ключовій специфікації Eaton 9130 — 12 В 9 Аг AGM з клемами F2 (6,35 мм). Якщо маєте кілька десятків ДБЖ у парку, зверніться до нас для безготівкового розрахунку з ПДВ та корпоративного договору.
Акумулятори 7 Аг серії GP (BP7-12, NP7-12) мають однакові габарити, але не розраховані на струми інвертора Eaton 9130. Результат: нагрів під час відключення електроенергії та передчасна деградація. Для Eaton 9130 використовуйте серії High Rate (HR) на 9 Аг.
На що звернути увагу
Не змішуйте акумулятори різних дат виготовлення в одному батарейному ланцюгу. Різниця внутрішнього опору призводить до дисбалансу заряду, перегріву та передчасного виходу слабшого акумулятора з ладу — а за ним і всього ланцюга.
Модулі розширення автономії EBM: підключення та програмне налаштування
Eaton 9130 підтримує до чотирьох зовнішніх батарейних модулів (Extended Battery Module, EBM), підключених ланцюжком (daisy-chain). Кожен EBM містить два паралельних батарейних ланцюги.
Внутрішній блок: 4 батареї (1 ланцюг 48 В). EBM: 8 батарей (2 паралельні ланцюги по 48 В). Разом: 12 батарей.
Критично: програмна синхронізація після підключення EBM
Просте фізичне підключення EBM не оновлює розрахунок часу автономії в контролері. Без налаштування ПЗ може ініціювати аварійне відключення серверів, коли в EBM ще є повний заряд.
Налаштування через LCD-панель ДБЖ: SETTINGS → USER SETTINGS → NUMBER OF BATTERY STRINGS
| Конфігурація системи | Значення NUMBER OF BATTERY STRINGS |
|---|---|
| ДБЖ без EBM (за замовчуванням) | 1 |
| ДБЖ + 1 модуль EBM | 3 |
| ДБЖ + 2 модулі EBM | 5 |
| ДБЖ + 3 модулі EBM | 7 |
| ДБЖ + 4 модулі EBM | 9 |
| Режим без батарей (тільки мережа) | 0 |
При з'єднанні силового кабелю EBM виникає характерне іскріння (arcing). Це фізична норма: миттєвий заряд вхідних конденсаторів інвертора. Це штатне явище за умови справного роз'єму та дотримання інструкції — підключайте ізольованим інструментом без навантаження на контактах.
Покрокова гаряча заміна акумуляторів у Eaton 9130 (Hot-Swap)
Eaton 9130 підтримує заміну батарей без відключення навантаження. Усього 7 кроків, до 20 хвилин.
-
Підготовка та безпека Переконайтеся: горить зелений індикатор (Normal mode), немає активних тривог про проблеми з мережею, ДБЖ не працює від батарей. Зніміть прикраси, використовуйте ізольований інструмент. Найкращий час для заміни — мінімальна мережева активність.
-
Зняття лицьової панелі Панель з LCD-дисплеєм тримається на клямках. Обережно потягніть на себе. Критично: до материнської плати тягнеться тонкий шлейф дисплея. Різкий рух або надмірне зусилля обриває шлейф — це складний апаратний ремонт.
-
Відключення силового роз'єму У лівій частині за панеллю — головний батарейний конектор. Відкрутіть два фіксувальні гвинти захисної клямки, потягніть половини конектора в різні боки.
-
Демонтаж захисної пластини Металева Battery Cover Plate фіксується двома гвинтами. Після їх вилучення пластина зсувається вперед.
-
Вилучення батарейного лотка Тримаючись за ручку, повільно витягніть масив. Модель 2000–3000 ВА: 6 батарей, понад 15 кг — потрібні дві руки і стійке положення тіла.
-
Перепакування акумуляторів Зніміть ізолюючі ковпачки з клем, відкрутіть перемички, замініть акумулятори. Критично: точно повторіть схему послідовного з'єднання (+1 до -2, +2 до -3...). Усі нові батареї — однієї партії або з мінімальною різницею напруги холостого ходу (не більше 0,05 В).
-
Підключення та перевірка Вставте лоток до упору, закріпіть захисну пластину. З'єднайте конектор швидким упевненим рухом (червоний до червоного, чорний до чорного). Може виникнути невелика іскра та клацання — це штатне явище за умови справного роз'єму та дотримання інструкції виробника. Затягніть гвинти. Обережно клацніть лицьову панель, стежте за укладкою шлейфа дисплея.
Діагностика та калібрування після заміни акумуляторів
Типові помилки після заміни та їх усунення
ДБЖ показує напругу шини DC, але заряд стоїть на нулі — сервери при відключенні мережі одразу падають. Причина: один із металевих штирів силового конектора Anderson виштовхнувся всередину корпусу. Контролер вимірює потенціал від власного зарядного пристрою, а не від батарей. Рішення: розібрати конектор і зафіксувати штир на місці.
Notice #29 (DC link under voltage) і Alarm #191 (Battery open cell voltage) виникають через розрив ланцюга від деградованого акумулятора. Після встановлення нових батарей червоні індикатори можуть залишатися активними. Скидання виконується через LCD: CONTROL → RESET ERROR STATE
Runtime Calibration: повний перерахунок часу автономії
Після скидання помилок контролер все ще рахує час від старих даних. Щоб він навчився новим батареям, рекомендовано виконати глибоке калібрування.
- Зарядіть батареї 24–48 годин перед початком процедури.
- Забезпечте стабільне навантаження 30–35% від номіналу (лампи розжарювання — ідеально для чистого навантаження).
- Запустіть калібрування через Powerware LanSafe, веб-інтерфейс Network Management Card або термінальну сесію RS-232 (9600 bps). У терміналі введіть символ
Dу верхньому регістрі. ДБЖ примусово перейде на батареї до рівня Battery Low (25%), потім автоматично повернеться на мережу. - Оновіть Battery Date у ПО моніторингу — це скидає алгоритми предиктивного аналізу.
Лічильник Runtime покаже реальний час — наприклад, 45 хвилин замість попередніх 2–3 хвилин. Контролер автоматично тестує батареї кожні 30 днів (25-секундний розряд під навантаженням) для відстеження трендів деградації.
Часті запитання про заміну батарей в ДБЖ Eaton 9130
Які акумулятори підходять для ДБЖ Eaton 9130?
Чи можна встановити акумулятори 7 Аг замість 9 Аг у Eaton 9130?
Габарити корпусів однакові, але GP-серія 7 Аг не розрахована на струми інвертора Eaton 9130. Результат: нагрів під час відключення електроенергії та передчасна деградація. Для цього ДБЖ використовуйте серії High Rate (HR) на 9 Аг з клемами F2.
Як часто потрібно міняти батареї в Eaton 9130?
ABM-технологія подовжує строк служби до 4,5–5 років при 25°C. При 32–35°C — 2–2,5 роки. ДБЖ автоматично тестує батареї кожні 30 днів і виводить попередження Battery Needs Service за 60 днів до критичної відмови.
Що робити після заміни акумуляторів у Eaton 9130?
Після заміни: 1) скиньте помилки через LCD (CONTROL → RESET ERROR STATE); 2) заряджайте 24–48 годин; 3) виконайте Runtime Calibration через термінал (команда D, RS-232 9600 bps) або Powerware LanSafe; 4) оновіть дату Battery Date у ПО моніторингу.
Чи підтримує Eaton 9130 гарячу заміну батарей?
Так, Eaton 9130 підтримує Hot-Swap — заміну без відключення навантаження. Процедура займає до 20 хвилин. При підключенні силового роз'єму може виникнути невелика іскра — це штатне явище за умови справного роз'єму, справного ДБЖ та дотримання інструкції виробника.
Підсумок: що потрібно для заміни батарей в Eaton 9130
- Технічна специфікація — 12 В 9 Аг AGM High Rate, клеми F2 (6,35 мм). Кількість залежить від моделі ДБЖ (від 2 до 20 шт.).
- Рекомендовані моделі: BB Battery HR1234W, BB Battery HR9-12 або BB Battery HRL9-12.
- Не встановлюйте 7 Аг серії General Purpose — вони гірше працюють зі струмами інвертора та скорочують час автономії.
- Якщо маєте модулі EBM — після фізичного підключення налаштуйте NUMBER OF BATTERY STRINGS через LCD.
- Після повної заміни — рекомендовано виконати Runtime Calibration, якщо час автономії відображається некоректно.
