Акумулятор BB Battery FTB100-12 12V 100Ah I2/M6
Опис Акумулятор BB Battery FTB100-12 12V 100Ah I2/M6

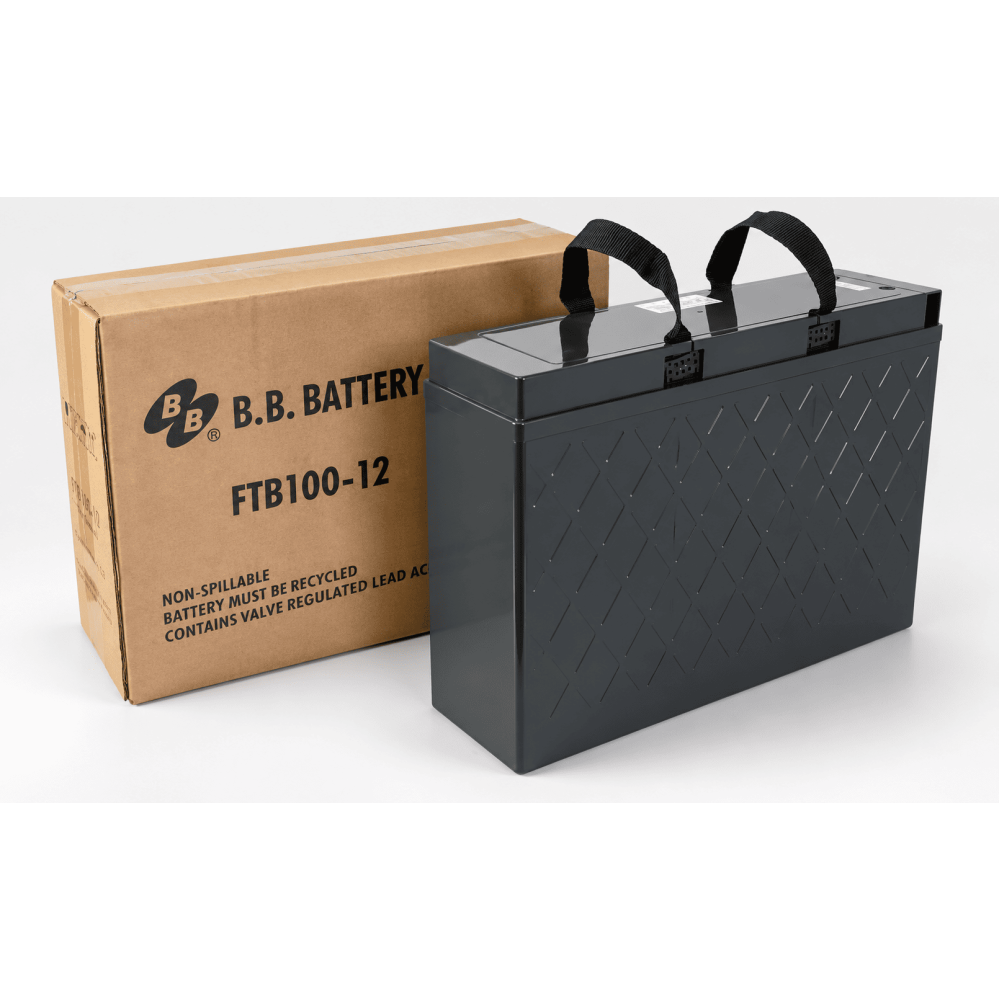

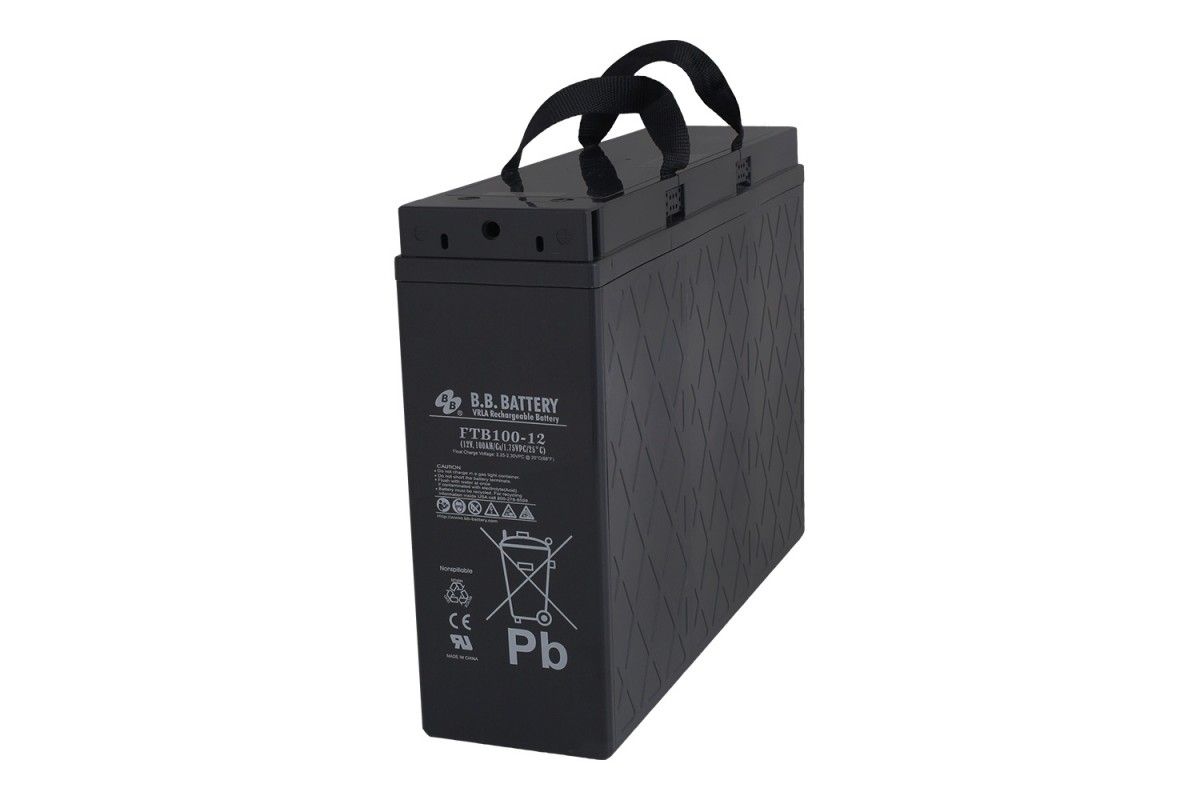

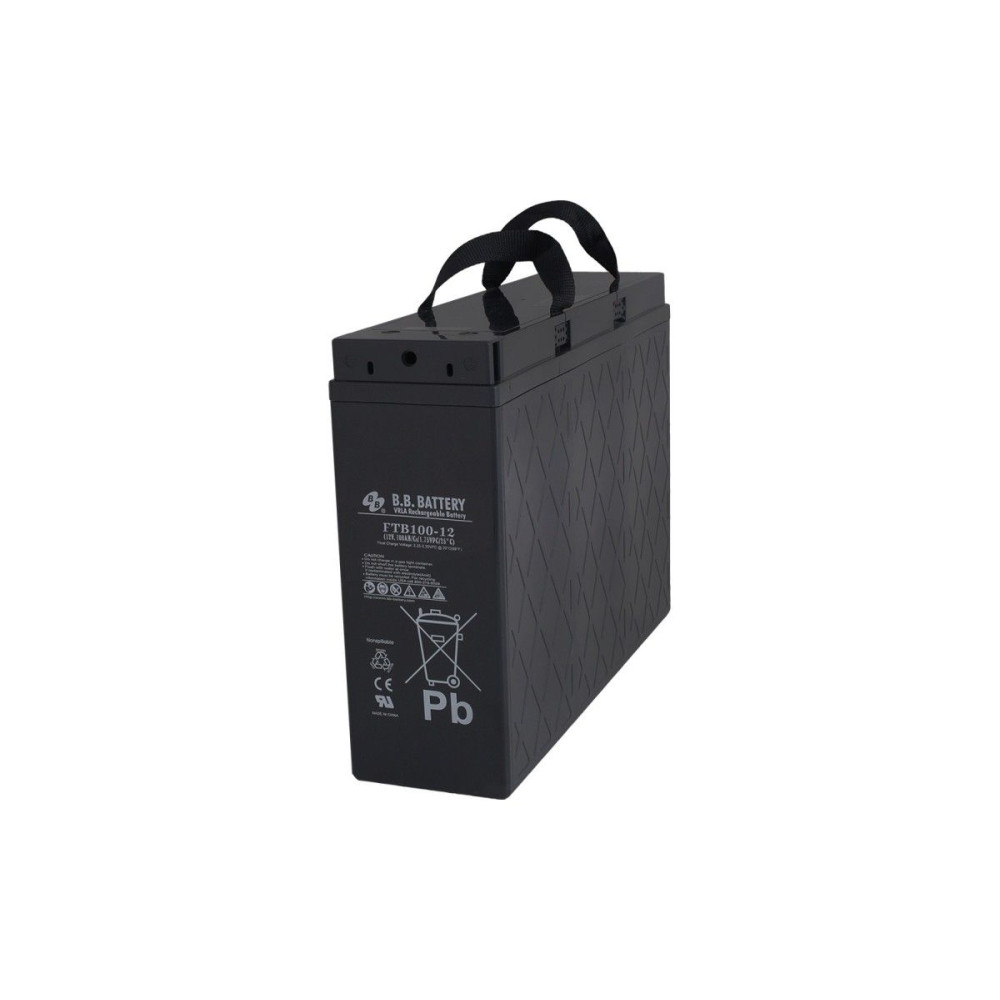

BB Battery FTB100-12 — фронтальний свинцево-кислотний акумулятор 12 В 100 А·год серії FTB Series для телекомунікацій, ДБЖ та стаціонарного резервного живлення. Технологія AGM, клапанно-регульована конструкція VRLA, вузький корпус 394 × 110 × 285 мм і клеми I2 з внутрішньою різьбою M6 визначають його електричні та монтажні параметри. Паспортні 100 А·год наведені для восьмигодинного розряду — C8.
Для яких систем призначений FTB100-12

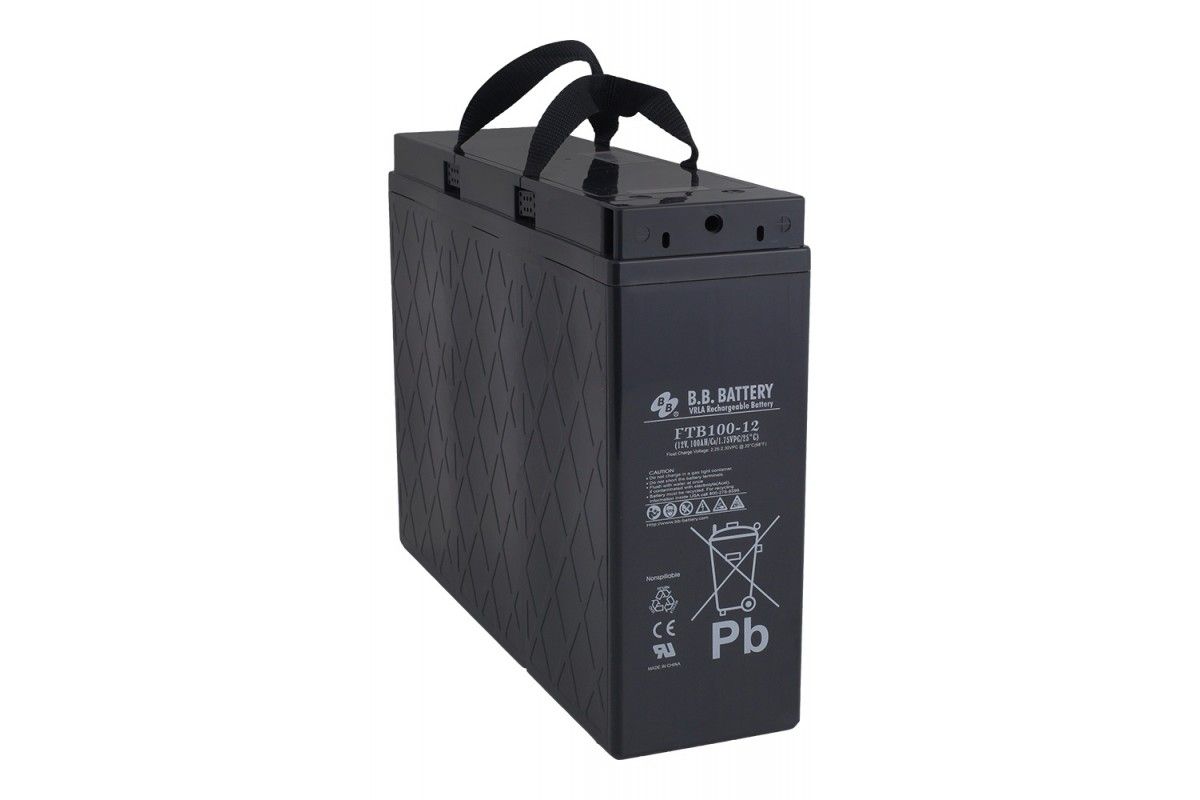

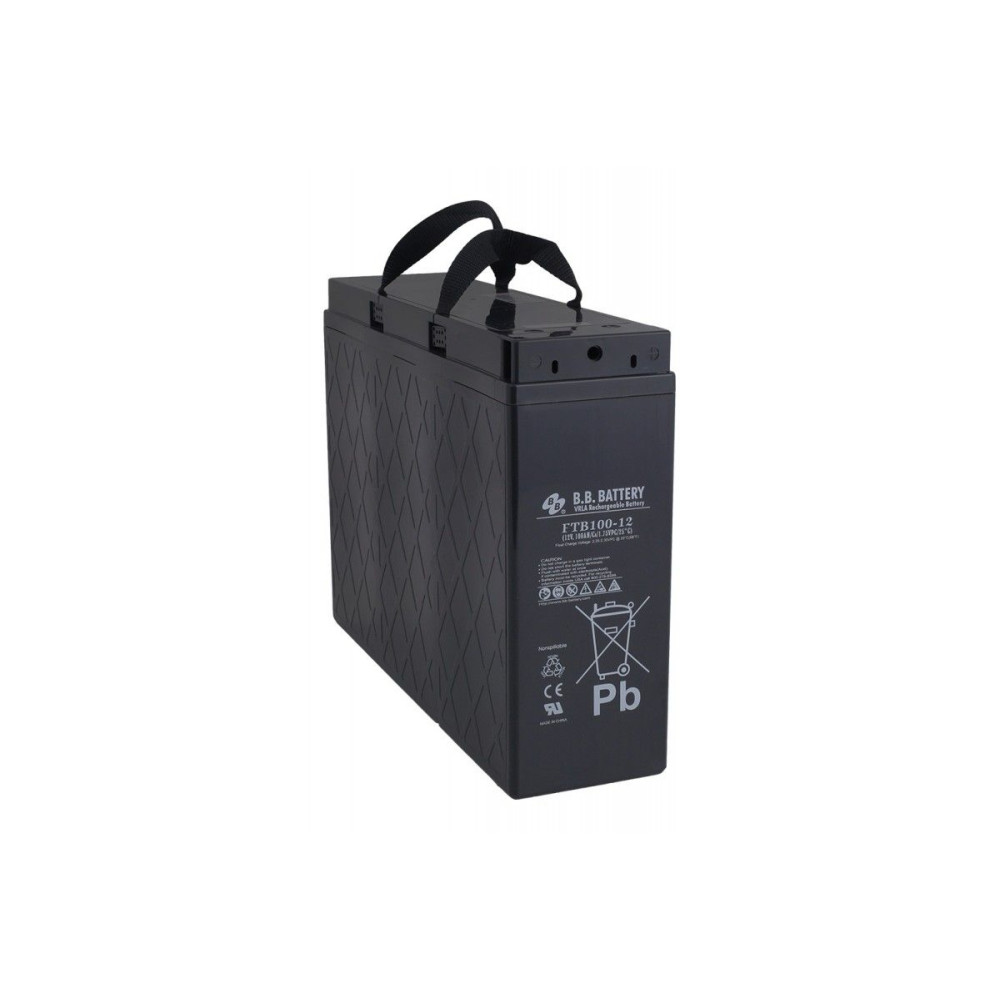

У паспорті моделі наведені телекомунікаційні та широкосмугові мережі, вузли зв'язку, ДБЖ, електроенергетичні системи й залізнична сигналізація. Фронтальне розташування клем дозволяє організувати доступ до з'єднань з боку передньої частини батарейного відсіку. У конструкції передбачені ручки для перенесення та підсилювальні ребра корпусу.
| Застосування | Параметри підбору |
|---|---|
| Телекомунікації та вузли зв'язку | Напруга батарейної системи, тривалість резерву, доступ до фронтальних клем і допустима маса батарейного комплекту. |
| ДБЖ та стаціонарний резерв | Струм або потужність розряду для потрібного часу роботи, кінцева напруга розряду та сумісність зарядного пристрою. |
| Енергетика та залізнична сигналізація | Вимоги проєкту до температури, монтажу, захисту та режиму експлуатації. |
Технічні характеристики BB Battery FTB100-12
| Параметр | Значення | Умова або пояснення |
|---|---|---|
| Модель | FTB100-12 | Серія FTB, фронтальний доступ до клем. |
| Технологія | AGM / VRLA | Клапанно-регульований свинцево-кислотний акумулятор зі скловолоконним сепаратором. |
| Номінальна напруга | 12 В | Напруга одного акумулятора. |
| Номінальна ємність | 100 А·год, C8 | 8 годин, кінцева напруга 1,75 В на елемент; таблиця розряду наведена за 25 °C. |
| Габарити: Д × Ш × В | 394 ±2 × 110 ±2 × 285 ±2 мм | Загальна висота — 285 ±2 мм. Перед монтажем врахуйте місце для кабелів та кріплення. |
| Маса | Близько 36,8 кг | Для однієї батареї. |
| Клеми | I2, внутрішня різьба M6×1,0 | Фронтальне болтове підключення. |
| Початковий момент затягування | 5,5 Н·м ±5% | Паспортне значення для клемного кріплення. |
| Внутрішній опір | ≤3,5 мОм | Для повністю зарядженої батареї. |
| Максимальний струм розряду | 800 А протягом 5 секунд | Короткочасна межа; не безперервний робочий струм. |
| Максимальний струм заряду | 25 А | Граничне паспортне значення, а не універсальне налаштування зарядного пристрою. |
| Температура під час заряду | 0…+40 °C | Допустимий діапазон для заряджання. |
| Температура під час розряду | −20…+50 °C | Допустимий діапазон для розряджання. |
| Температура зберігання | −20…+40 °C | Діапазон зберігання за паспортом. |
| Матеріал корпусу | ABS, UL94 HB | Вогнестійке виконання UL94 V-0 має окреме позначення FTB100-12FR. |
Основа технічних даних. Значення наведені за модельним паспортом FTB100-12, редакція квітень 2021 року (PDF). Під час підбору звірте позначення та виконання фактично встановленої батареї.
Що означає ємність 100 А·год C8
Позначення C8 означає восьмигодинний режим розряду. За паспортною таблицею при 25 °C батарея віддає 12,50 А протягом 8 годин до кінцевої напруги 1,75 В на елемент, або 10,5 В на 12-вольтовий акумулятор. Для іншого навантаження чи кінцевої напруги слід використовувати відповідний рядок таблиці розряду.
| Тривалість розряду | Струм однієї батареї |
|---|---|
| 15 хвилин | 173,3 А |
| 30 хвилин | 114,5 А |
| 1 година | 66,27 А |
| 2 години | 38,82 А |
| 8 годин — C8 | 12,50 А |
| 10 годин | 10,20 А |
| 20 годин | 5,45 А |
Як оцінити час резерву. Для навантаження через ДБЖ або інвертор додатково враховуйте ККД, кількість батарей, поріг вимкнення, температуру та стан акумуляторів. Для розрахунку за потужністю використовуйте таблицю постійної потужності з PDF-паспорта.

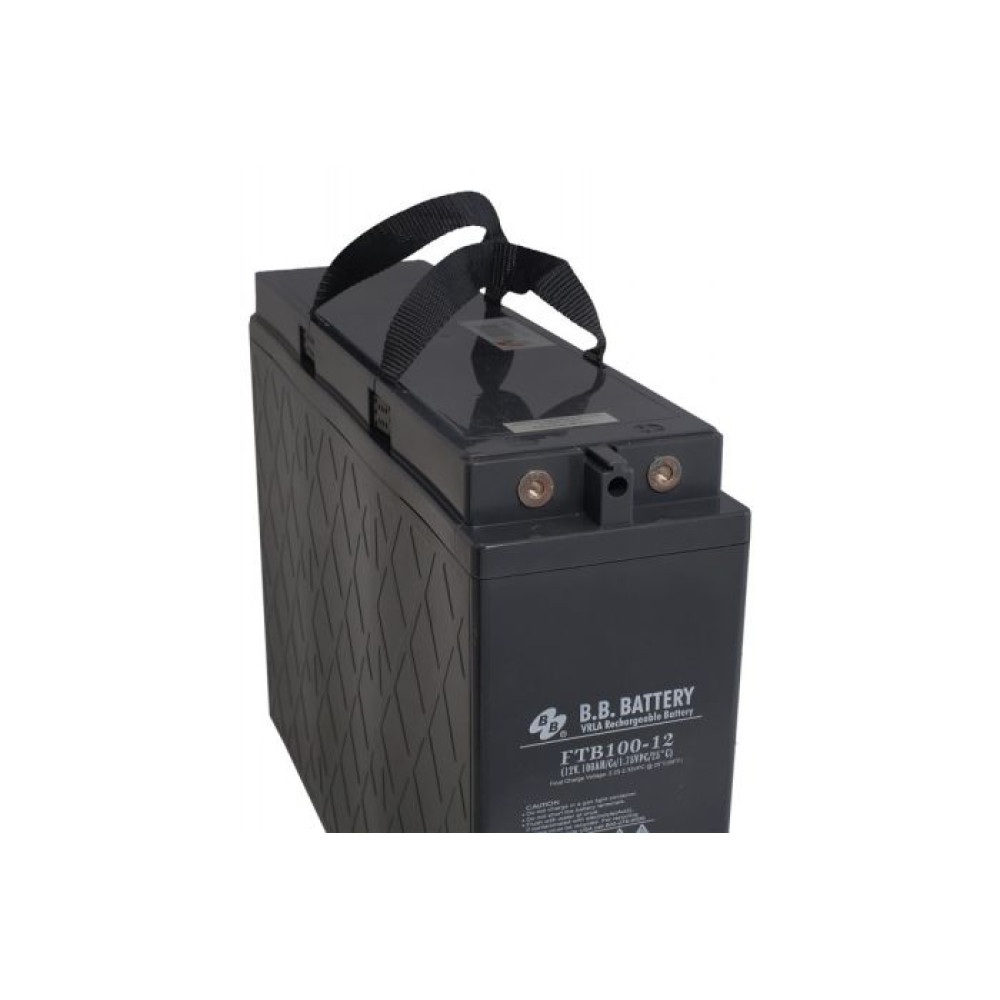

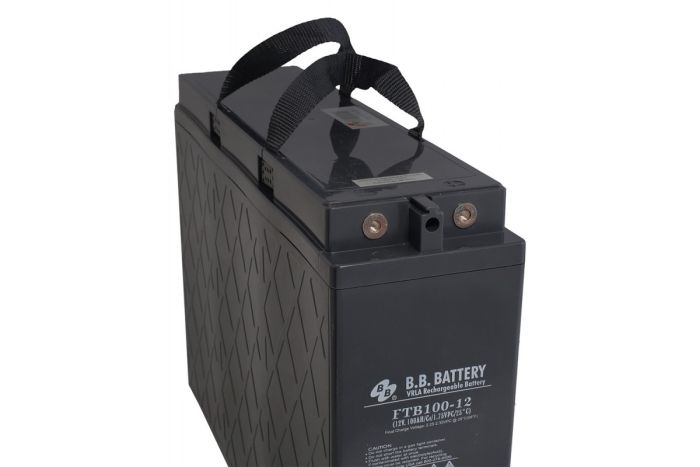

Фронтальні клеми I2/M6 та встановлення у 48 VDC-систему
Паспорт FTB100-12 передбачає конфігурацію 48 VDC у стандартній 19-дюймовій стійці. Чотири послідовно з'єднані батареї 12 В утворюють номінальні 48 В; ємність такого послідовного ланцюга залишається 100 А·год C8. Конкретний монтаж має відповідати конструкції шафи, електричній схемі та вимогам виробника обладнання.
Перед заміною звірте доступний простір, допустиме навантаження на полицю, полярність, наконечники кабелів і спосіб кріплення. Профіль та напругу заряду потрібно погоджувати з документацією батареї та зарядного обладнання. Клеми I2/M6 і фронтальна конструкція є окремими умовами сумісності.
Короткочасний струм і робочий режим. Паспортні 800 А допускаються протягом 5 секунд. Для тривалого навантаження орієнтуйтеся на таблиці розряду та допустимі параметри з'єднань і захисту системи.
Поширені запитання про BB Battery FTB100-12
- FTB100-12 — це AGM чи гелевий акумулятор?
- Це AGM / VRLA: електроліт утримується у скловолоконному сепараторі. Модель не належить до GEL-акумуляторів.
- Що означає 100 А·год C8?
- Це ємність за восьмигодинного розряду: 12,50 А протягом 8 годин до 1,75 В на елемент при 25 °C. Кінцева напруга всього 12-вольтового акумулятора в цьому тесті — 10,5 В.
- Які клеми встановлені на FTB100-12?
- Фронтальні клеми I2 з внутрішньою різьбою M6×1,0. У паспорті наведений початковий момент затягування клемного кріплення 5,5 Н·м ±5%.
- Чи можна зібрати 48-вольтову систему з чотирьох FTB100-12?
- Так, паспорт передбачає 48 VDC-конфігурацію у стандартній 19-дюймовій стійці. Чотири батареї з'єднують послідовно за схемою обладнання; монтаж, захист і зарядний профіль перевіряють для конкретної системи.
- Чи підходить FTB100-12 як заміна будь-якої батареї 12 В 100 А·год?
- Сумісність визначають також габарити, розташування та тип клем, струм навантаження, кінцева напруга розряду й зарядний профіль. Для FTB100-12 потрібно передбачити корпус 394 × 110 × 285 мм і фронтальні I2/M6-з'єднання.
- Чи можна тривало розряджати батарею струмом 800 А?
- Ні. 800 А — межа для 5 секунд. Значення для тривалого розряду наведені в окремій паспортній таблиці.
- Чим FTB100-12 відрізняється від FTB100-12FR?
- Для стандартної FTB100-12 вказаний корпус ABS класу UL94 HB. Позначення FTB100-12FR стосується окремого вогнестійкого виконання ABS UL94 V-0.
Технічний паспорт FTB100-12
PDF містить габаритний кресленик, тип клем, основні параметри та таблиці розряду постійним струмом і постійною потужністю.
Потрібна допомога з підбором? Підготуйте модель обладнання, напругу батарейного ланцюга, потрібний час резерву, габарити відсіку та фото штатних клем. Зверніться через контактну сторінку BB Battery, щоб звірити параметри FTB100-12 з вашим проєктом.
Пов'язані категорії: фронтальні акумулятори BB Battery FTB Series та акумулятори VRLA-AGM.
Мітки: FTB100-12
Характеристики Акумулятор BB Battery FTB100-12 12V 100Ah I2/M6
| Technical | |
|---|---|
| Модель | FTB100-12 |
| Група продуктів | Свинцево-кислотні акумулятори AGM / VRLA |
| Номінальна напруга | 12 В |
| Ємність | 100 А·год C8 до 1,75 В/елемент при 25 °C |
| Клеми | I2, внутрішня різьба M6×1.0 |
| Розміри | 394±2 × 110±2 × 285±2 мм |
| Матеріал корпусу | ABS UL94-HB |
| Вага | Близько 36,8 кг |
