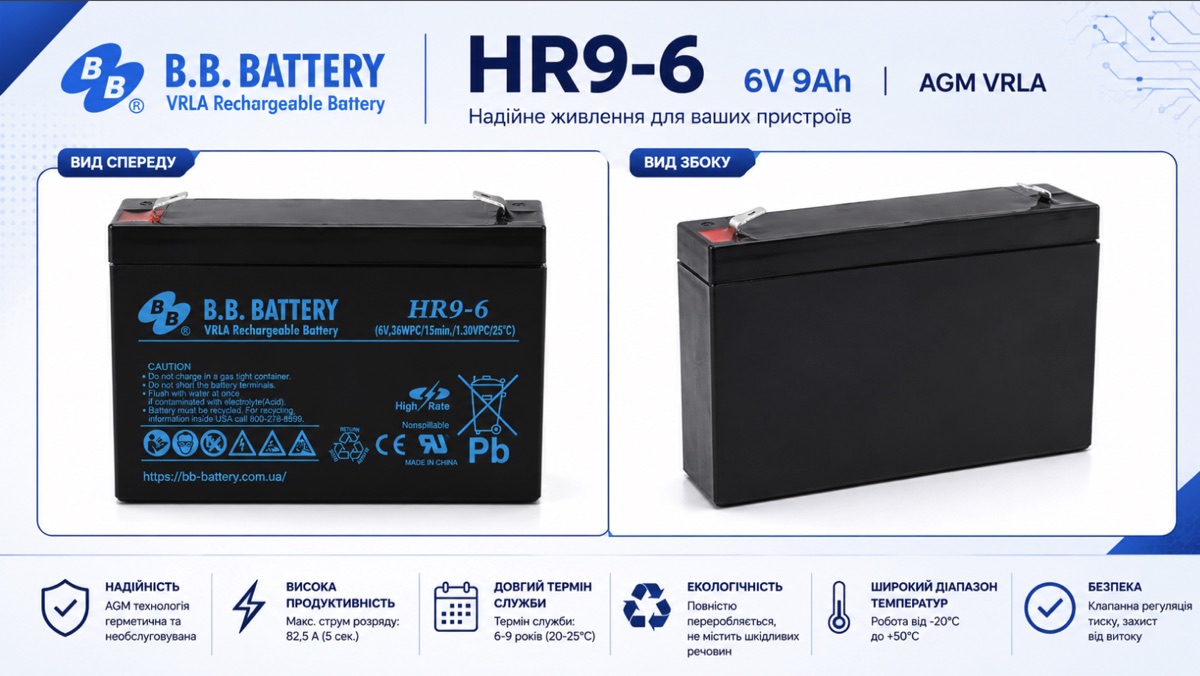

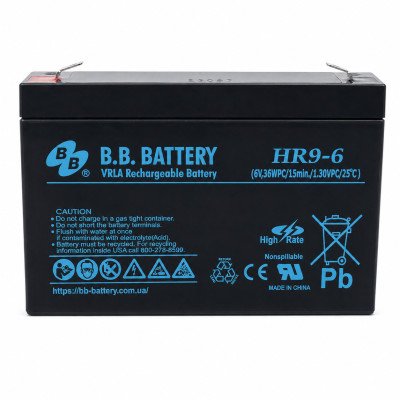

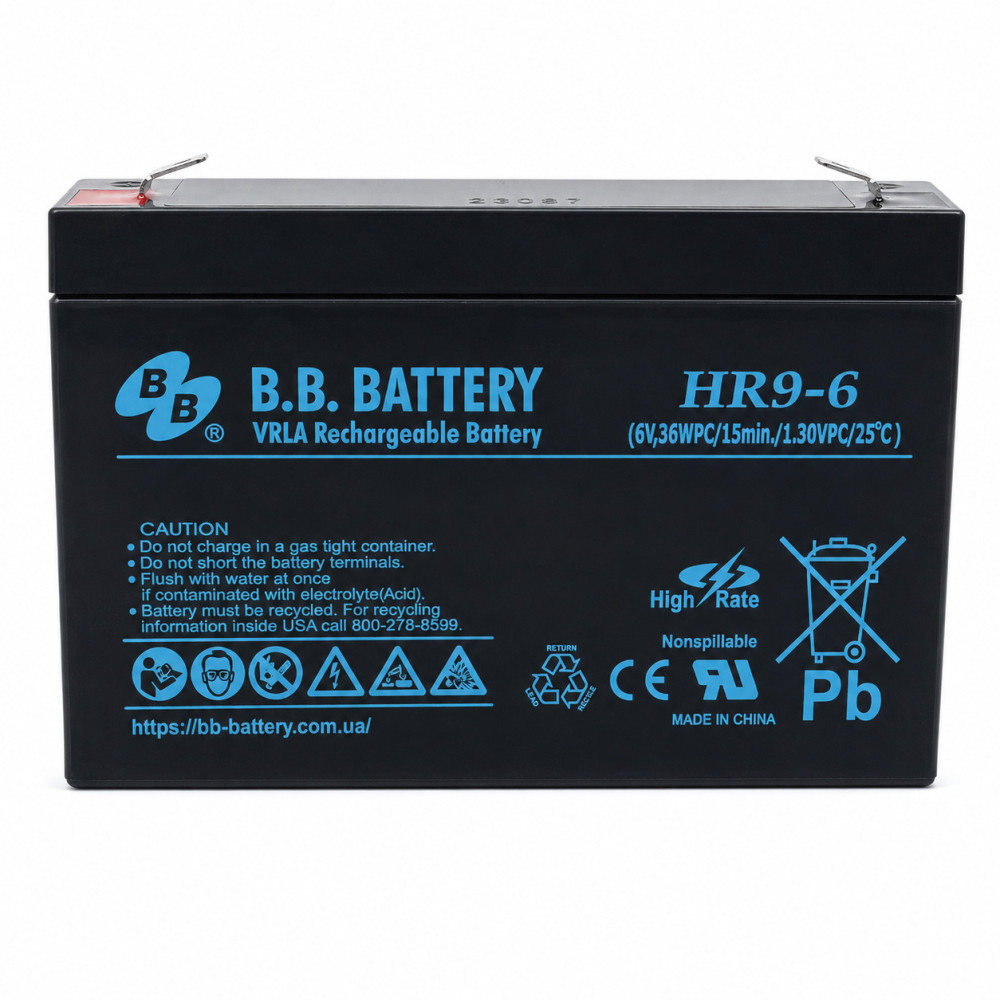

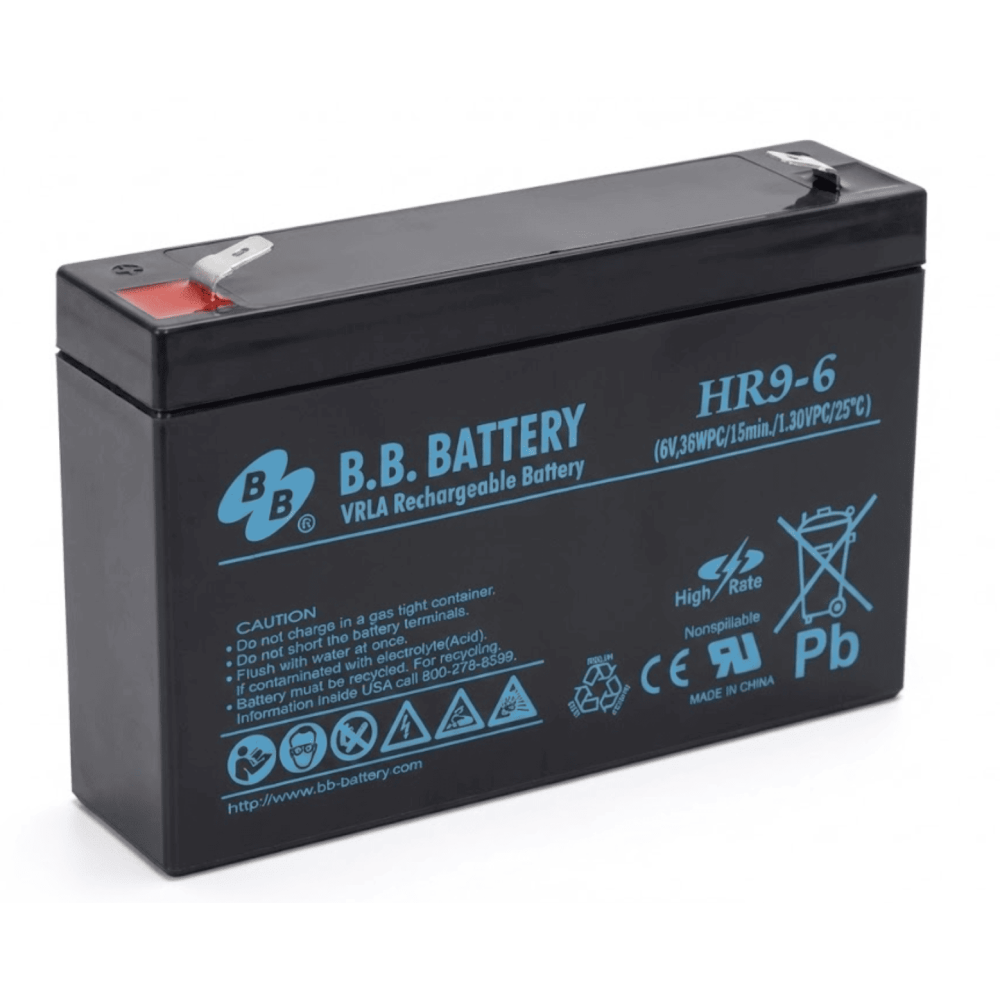

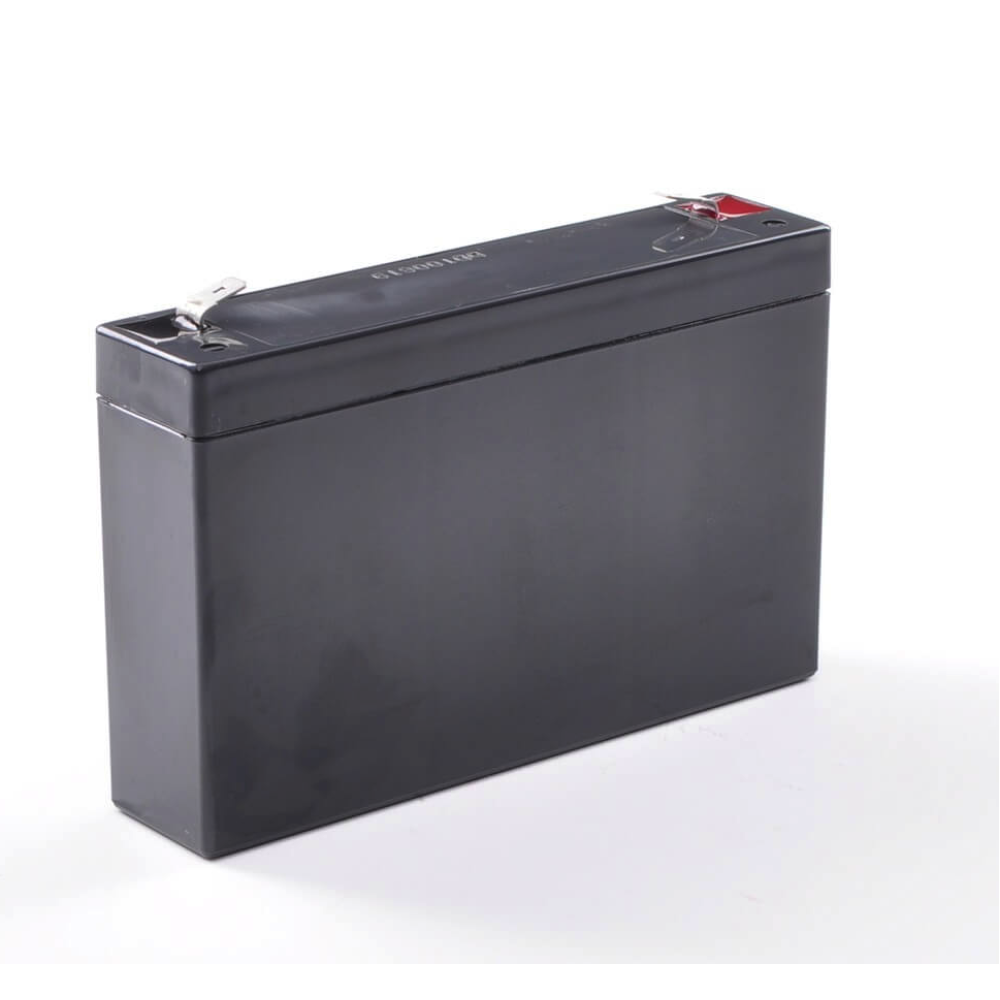

Акумулятор BB Battery HR9-6 6V 8Ah F2
Опис Акумулятор BB Battery HR9-6 6V 8Ah F2
- Артикул
- HR9-6
- Виробник
- B.B. Battery
- Серія
- HR
- Тип
- AGM VRLA High Rate
- Напруга
- 6 V
- Ємність
- 8.0 Ah @ 10h

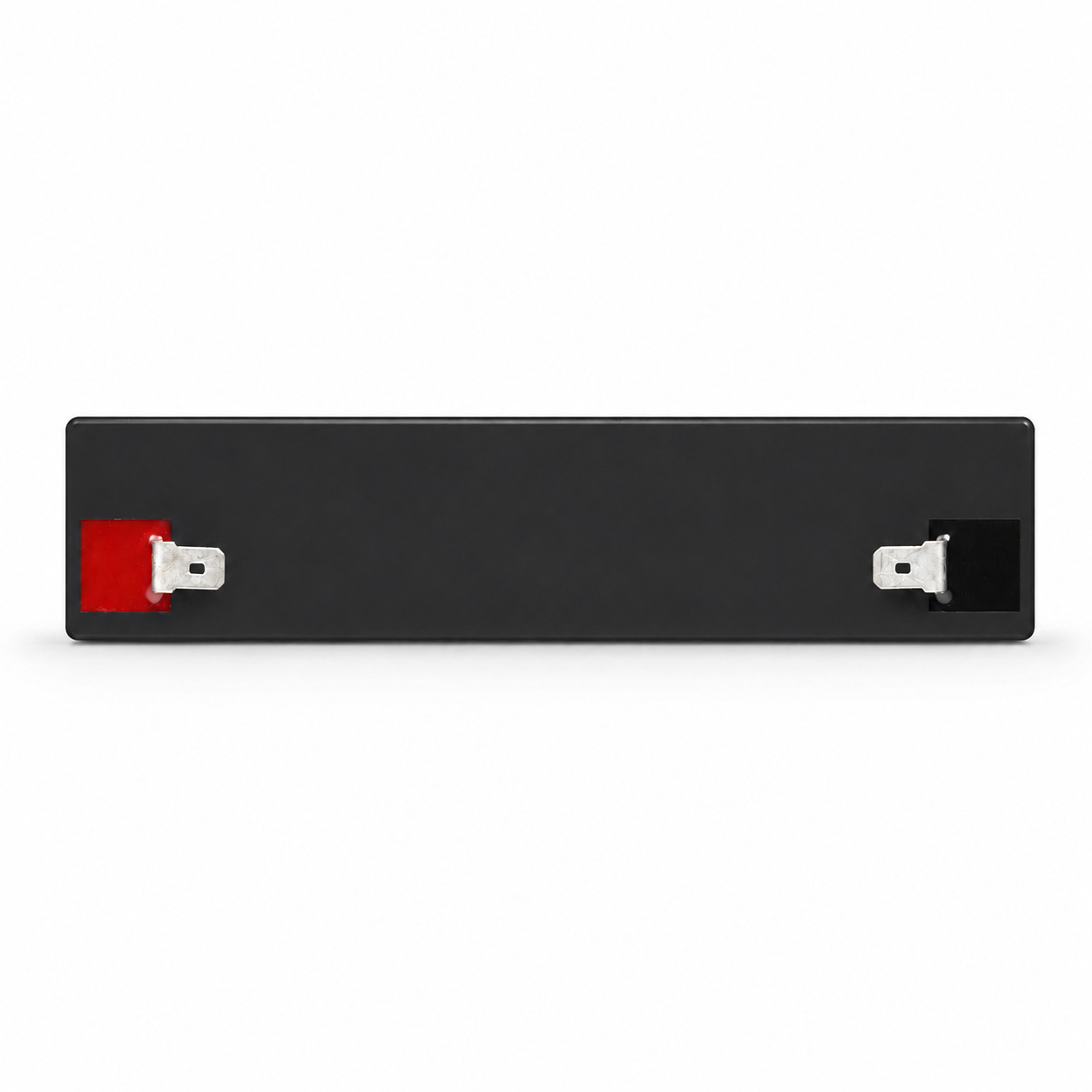

- Клеми
- F2 (Faston 250 / T2)
- Розміри
- 151×34×94 мм, повна висота 100 мм (Д×Ш×В)
- Вага
- 1.40 кг
- Гарантія
- 12 місяців
BB Battery HR9-6 — вузький герметичний акумулятор серії AGM VRLA High Rate для rack-mount ДБЖ 1U, де батарея має вміститися у відсік висотою 44.45 мм. Модель має 6 В, паспортну ємність 8.0 Аг при 10-годинному розряді, клеми F2 (Faston 250 / T2), корпус 151×34×94 мм і вузьку ширину 34 мм. Перед замовленням перевірте не тільки напругу та ємність, а й висоту 1U-відсіку, ширину корпусу, тип Faston-клем і схему зʼєднання батарей у модулі.
У типових батарейних картриджах 1U використовують не одну 12V батарею, а кілька вузьких 6V елементів. Для 24V системи ставлять чотири HR9-6 послідовно: це дозволяє зберегти потрібну напругу і не вийти за фізичні обмеження низького rack-корпусу.
Для чого потрібен вузький 6V акумулятор
HR9-6 потрібен там, де стандартні 12V акумулятори фізично не входять у батарейний відсік. Це насамперед rack-mount ДБЖ 1U, батарейні картриджі типу APC RBC34, телекомунікаційні вузли, компактні аварійні джерела живлення та сервісні збірки, де потрібно зберегти 24V архітектуру в дуже низкому корпусі.
Ключові особливості HR9-6
- Rack ДБЖ 1U: корпус батареї 151×34×94 мм дає можливість горизонтального монтажу в обмеженому відсіку.
- APC RBC34: типова сервісна збірка використовує чотири 6V батареї для отримання 24V.
- Короткі високі навантаження: серія HR розрахована на віддачу потужності протягом 5-15 хвилин, що характерно для ДБЖ.
- Сервісна заміна: модель підходить для перепаковки батарейних картриджів після перевірки габаритів, клем і схеми з'єднання.

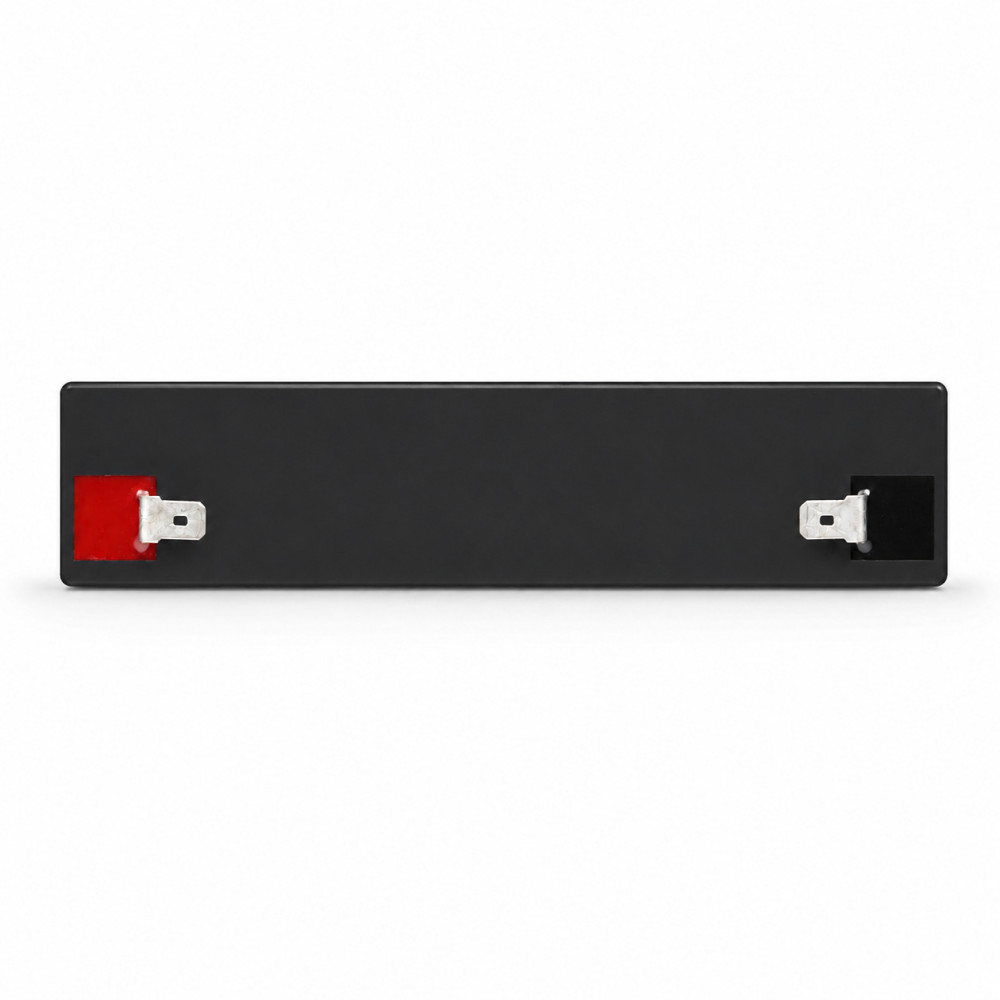

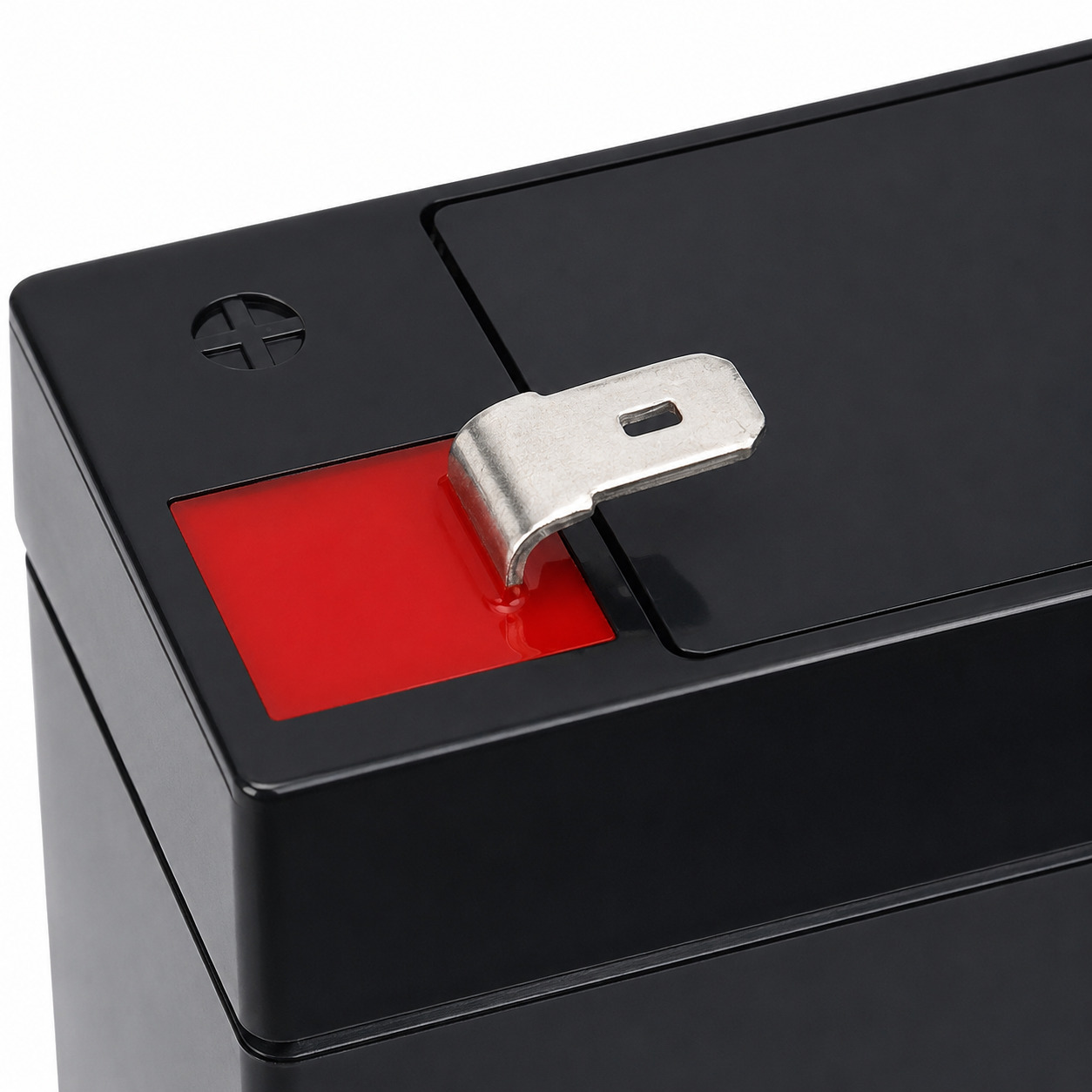

- Клеми T2: Faston Tab 250 шириною 6.35 мм спрощує підбір перемичок і сервісну заміну.
- Паспортна ємність: 8.0 Ah @ 10 hour rate потрібно використовувати для технічного підбору замість маркетингових позначень на старих матеріалах.
Паспортні характеристики 6V акумулятора
| Параметр | Значення | Чому це важливо |
|---|---|---|
| Номінальна напруга | 6 V | Потрібна для складання 24V збірки з чотирьох однакових батарей. |
| Номінальна ємність | 8.0 Ah @ 10 hour rate | Паспортне значення для розрахунку автономії та порівняння. |
| Технологія | AGM VRLA, серія High Rate | Оптимізована для коротких високих навантажень у rack-mount ДБЖ. |
| Клеми | T2 Faston Tab 250 / 6.35 мм | Визначає сумісність з перемичками старого батарейного картриджа. |
| Внутрішній опір | ≤7.5 mΩ | Низький опір забезпечує стабільну напругу під навантаженням. |
| Максимальний струм розряду | 120 A протягом 5 секунд | Показує запас для пікових струмів під час перемикання ДБЖ. |
| Максимальний струм заряду | 2.4 A | Важливо для перевірки відповідності зарядного вузла ДБЖ. |
| Розміри корпусу | 151 × 34 × 94 мм | Ширина 34 мм є критичною для низьких 1U rack-відсіків. |
| Вага | ~1.40 кг | Допомагає перевірити клас батареї та логістику партії. |
| Гарантія | 12 місяців | Заводська гарантія від офіційного імпортера в Україні. |
Показати повну технічну таблицю HR9-6 (14 додаткових параметрів)
| Параметр | Значення | Чому це важливо |
|---|---|---|
| Бренд | B.B. Battery | Виробник промислових AGM VRLA акумуляторів для ДБЖ. |
| Модель | HR9-6 | Спеціалізована серія для високої віддачі струму в вузькому корпусі. |
| Напруга заряду (буферний, 25°C) | 6.75–6.90 В | Стандартний режим ДБЖ для постійного подзаряду 6V блоку. |
| Напруга заряду (циклічний, 25°C) | 7.20–7.50 В | Для систем з активним циклюванням (портативні пристрої). |
| Мін. напруга розряду | 5.25 В (1.75 В/ел) | Гранична напруга розряду для збереження ресурсу пластин. |
| Температурний діапазон розряду | −20…+50 °C | Забезпечує роботу в складних температурних умовах. |
| Температурний діапазон заряду | 0…+40 °C | Заряджання при від'ємних температурах не рекомендується. |
| Температурний діапазон зберігання | −20…+40 °C | Важливо для складського запасу; періодично контролюйте напругу та підзаряджайте за графіком datasheet. |
| Оптимальна робоча температура | +25°C ± 3°C | Умова для досягнення максимального паспортного ресурсу. |
| Саморозряд (25°C) | ~3% на місяць | Під час зберігання потрібен періодичний контроль напруги запасної батареї. |
| Циклічний ресурс (100% DoD) | ~260 циклів | Для систем з частими глибокими розрядами. |
| Циклічний ресурс (30% DoD) | ~1200–1400 циклів | Ресурс при неглибоких розрядах у буферному режимі. |
| Матеріал корпусу | ABS (UL94-HB) | Ударостійкий пластик, вогнестійкий за стандартом UL94-HB. |
| Загальна висота (з клемами) | 100 мм | Точний габарит для перевірки висоти батарейної касети 1U. |
| Положення встановлення | Вертикальне або горизонтальне, без перевертання клемами донизу | Корпус потрібно зафіксувати у штатному відсіку та не порушувати вентиляцію. |
Чому 6V у rack ДБЖ 1U
У 1U корпусі важливий не тільки вольтаж, а й товщина батареї. Звичайні 12V AGM батареї класу 7-9Ah зазвичай значно ширші, тому їх складно або неможливо встановити в низький rack-відсік. HR9-6 розділяє систему на вузькі 6V елементи: чотири батареї послідовно дають 24V і залишають простір для кабелів, кріплення та електроніки ДБЖ.
Ресурс і експлуатація
AGM VRLA батареї не потребують доливання води, але чутливі до температури, перезаряду і глибокого розряду. У rack-системах варто планувати профілактичну перевірку автономії, тому що в низькому корпусі батареї працюють поруч з електронікою ДБЖ і можуть нагріватися сильніше.
Температурна залежність ресурсу (правило Арреніуса)
Як практичне правило для свинцево-кислотних AGM батарей, кожні +10°C над оптимальними +20…+25°C помітно прискорюють хімічне старіння пластин. Орієнтовний відсоток паспортного ресурсу залежно від робочої температури:
Для критичних впроваджень рекомендуємо активну вентиляцію або кондиціонування серверної шафи з підтримкою температури +22…+25°C — це допомагає зберегти ресурс HR9-6 ближче до паспортного діапазону та зменшує прискорене старіння AGM-пластин.
- Температура: оптимально тримати батарейний відсік ближче до 20-25°C.
- Заряд: використовуйте штатний зарядний профіль AGM; не змішуйте батареї різних партій у послідовному ланцюгу.
- Тестування: перевіряйте фактичний час автономії після заміни і під робочим навантаженням.
- Монтаж: допускається робота у різних положеннях, крім перевернутого; батареї мають бути зафіксовані.
Орієнтовний час автономії
Для 24V збірки з чотирьох HR9-6 сумарна енергія орієнтовно становить 24V × 8Ah = 192 Wh до поправок на струм розряду, ККД ДБЖ, стан батарей і кінцеву напругу. У реальному rack ДБЖ під високим навантаженням час роботи зазвичай оцінюють хвилинами, а не годинами.
| Навантаження | Сценарій | Коментар |
|---|---|---|
| 200-300 Вт | мережеве обладнання, невеликий сервер | залежить від ККД ДБЖ і глибини розряду |
| 500-700 Вт | типове коротке резервування 1U ДБЖ | потрібен тест під фактичним навантаженням |
| 900+ Вт | високе навантаження | перевірте допустиму потужність ДБЖ і стан батарей |
Калькулятор часу автономної роботи
Оцініть приблизний час роботи ДБЖ з батареєю 6 В 8.0 Ah за навантаженням, кількістю акумуляторів і ККД інвертора.
t = (V · Аг · n · DoD · η) / P • DoD 80% · C20 • Точність ±20%
Сумісність і заміна
HR9-6 можна розглядати для обладнання, де виробник передбачив 6V AGM батареї схожого форм-фактору з клемами T2. Для APC RBC34 та аналогічних rack-картриджів важливо не тільки підібрати модель, а й правильно відтворити послідовне з'єднання, ізоляцію перемичок та фіксацію в касеті.
Відео: BB Battery HR9-6 в оригінальних батарейних збірках Eaton
На відео показано, що акумулятори BB Battery HR9-6 використовуються як оригінальні батареї в джерелах безперебійного живлення Eaton. Це корисний орієнтир для підбору HR9-6 під UPS Eaton після перевірки габаритів, клем, кількості батарей у збірці та схеми підключення.
| Напруга системи | 24V збірка зазвичай потребує 4×6V батарей послідовно |
|---|---|
| Габарити відсіку | критичні ширина 34 мм і повна висота 100 мм |
| Клеми | T2 / Faston 250, перевірити ширину контакту та напрямок підключення |
| Партія батарей | у послідовному ланцюгу ставити однакові нові батареї |
| Стан ДБЖ | перевірити зарядну напругу, температуру і помилки батарейного тесту |

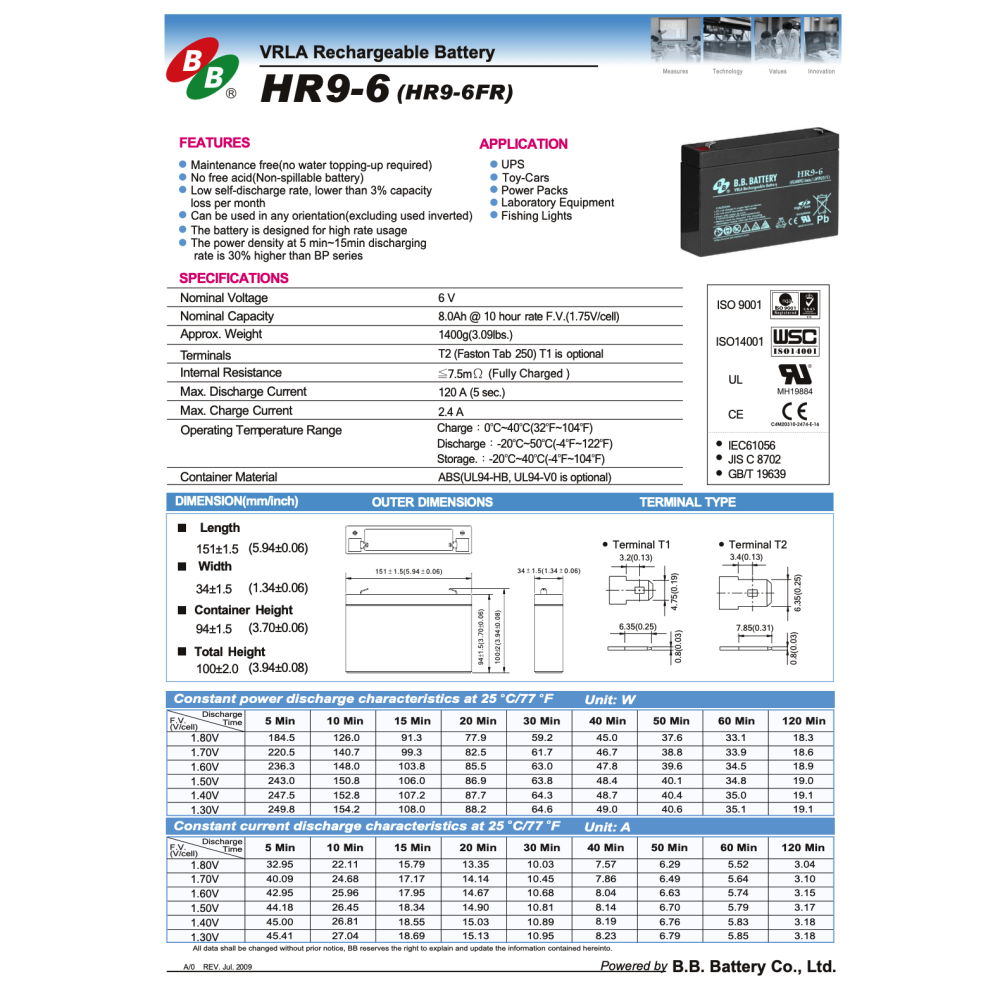

Документація
PDF Завантажити технічну документацію B.B. Battery HR9-6 українською (PDF) Завантажити PDFПоширені запитання
- Чи підходить BB Battery HR9-6 для APC RBC34?
- Так, HR9-6 використовується як батарейний елемент для збірок формату APC RBC34. Зазвичай потрібні чотири акумулятори 6V, з'єднані послідовно у 24V систему. Перед заміною потрібно звірити габарити, клеми, полярність і схему конкретного картриджа.
- Яка паспортна ємність HR9-6?
- За datasheet BB Battery HR9-6 має номінальну ємність 8.0 Ah при 10-годинному розряді до кінцевої напруги 1.75V на комірку.
- Чому HR9-6 використовують у rack-mount ДБЖ 1U?
- Головна причина — вузький корпус 34 мм. Такий формат дозволяє розмістити батареї у низькому 1U корпусі ДБЖ, де стандартні 12V акумулятори шириною 65-94 мм фізично не підходять.
- Скільки акумуляторів HR9-6 потрібно для 24V системи?
- Для 24V системи потрібно чотири акумулятори HR9-6, з'єднані послідовно: 4×6V = 24V. Використовуйте батареї однієї моделі, партії та близької дати виробництва.
- Які клеми має HR9-6?
- Стандартне виконання HR9-6 має клеми T2 / Faston Tab 250 шириною 6.35 мм. У datasheet також зазначено, що T1 може бути опцією, тому перед замовленням варто звірити потрібний тип клем.
- Чи можна встановлювати HR9-6 на бік?
- AGM VRLA батарея HR9-6 може встановлюватися вертикально або горизонтально за коректної фіксації корпусу. Не перевертайте батарею клемами донизу; для rack ДБЖ важливо зафіксувати її у штатному відсіку і не порушувати вентиляцію.
Для порівняння суміжних моделей перегляньте акумулятори BB Battery HR Series і матеріал як вибрати акумулятор для ДБЖ APC.
